高压发电机组


一、伊万福高压发电机组并机/并网柜系统概述

高压发电机组并机/并网柜系统主要由如下设备组成:高压(6.3或10.5KV)发电机组、高压并机开关柜(固定式或抽出式)、PT(电压互感)柜、出线柜、并机/并网控制装置等组成,还有发电机组星点接地电阻柜、差动保护装置供备选。整个系统组合在一起向电网供电或者直接向负荷供电。系统的关键设备是开关、综合保护器;重点是参数编程、设置及设备调试。

——————————————————————————————————————————

 二、高压并机系统简介

高压发电机组并机系统主要由高压柜和集中控制台/箱两大部分组成。高压柜可设于专门的配电室集中管理,集中控制台可以安装于中央控制室。安装于高压柜上的综合保护器及集中控制台上的控制器都带有通用RS232、MODBUS通讯协议接口,用户可以根据需要对整个并机系统的实时数据进行采集,进行集中监控、归档管理。

1、高压并机柜

高压并机柜主要由发电机进线柜(并机柜)及PT柜、出线柜组成。并机柜及出线柜装设综合保护装置及差动保护装置(备选项)有效的保护机组及设备安全稳定运行。高压柜满足IEC298、GB3906等标准要求。

按GB3906-91中的铠装式金属封闭开关设备而设。整体由柜体和中置式可抽出部件(即手车)两大部分组成,见图《开关设备结构示意图》。柜体分四个单独的隔室,外壳防护等级为IP4X,各小室韶山和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线有其它功能方案,经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护,因此它可以背靠背组成双重排列和靠墙安装,提高了开关设备的安全性、灵活性,减少了占地面积。开关设备的外壳是选用进口敷铝锌薄钢板,经CNC机床加工,并采取多重折边工艺,这样使整个柜体不仅具有精度高、很强的抗氧化作用,而且由于采用多重折边工艺,使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构,用拉铆螺母和高强度的螺栓联接而成,这样使加工生产周期短、零部件通用性强、占地面积少,便于组织生产。

2、集中控制台





  →并机工作原理

  并市电模式下,当市电停电时,市电开关自动跳闸,这时市电开关内送出一个市电失电信号和市电开关跳闸信号,同时到各台机组的控制器上,如果控制器处于自动状态时,控制器收到启动信号后,延时几秒钟后(0-30S可调)启动机组预供滑油系统,使机组预润滑,再延时几秒后(0-30S可调)启动机组,各机组运行正常后,电压、频率都一致。首先第一台机组自动合闸,另台机组经过自动同步追踪系统自动追踪,同步合闸,并网运行,机组并网成功后,各机组通过自动负载分配器自动进行负载分配。当市电来电时,市电转换开关柜送出一个市电有电信号和市电开关合闸信号到各发电机控制器上,各发电机便分闸延时停机,从而实现自动开机、自动并网、自动卸载停机。

并机模式下,如果控制器处于自动状态下,控制器收到启动信号后,各台机组启动,首先第一台机组自动合闸,当此机组正常运行后,另一台机组自动根据母排电参数进行追踪同步合闸。并机后,各机组通过自动负荷分配器自动进行负载分配及无功分配。启动信号消失后,机组自动卸载停机。



→并机功能简述



  高压集中控制台主要以科迈控制器(含负荷分配器、通讯模块)为主体,实现对发电机的并机、负荷控制、远程操作。

科迈控制器是为在备用和并联模式下单台和多台发电机组工作的综合AMF控制器。模块构造允许升级到不同的复杂水平,以便为各种各样的顾客应用程序提供最好的解决方案。模块可选择多种操作模式,可以满足单、多机并网、多机并机、多机负荷调峰、单机备用等要求。

并机柜具有齐全的保护功能:过电压、欠电压、过电流、短路保护、漏电保护、过频率、低频率保护、相序保护、蓄电池过、欠压保护、逆功保护等。保护参数可以通过模块设定达到用户的各方面要求。

并机柜具有开放的通讯接口,支持RS232CCAN总线及MODUS通讯协议。用户可以通过科迈自带的软件加上相应的通讯硬件或是自编上位软件对发电机系统进行远程监控。

—————————————————————————————————————————

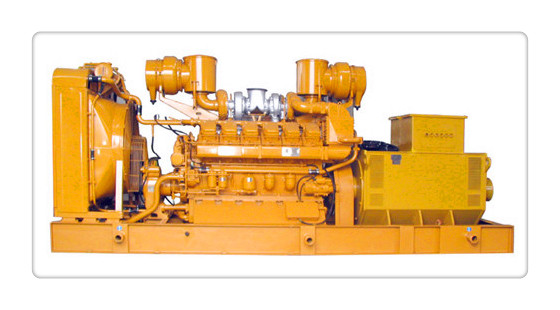

                        济柴系列高压发电机组

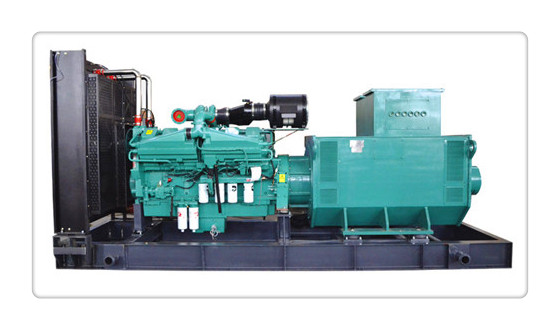

                                   康明斯系列柴油发电机组
